이봐! DIN 제어 밸브의 공급 업체로서 많은 고객이 자신의 요구에 맞는 크기를 선택하는 방법에 대해 머리를 긁는 것을 보았습니다. 그것은 보이는 것처럼 간단하지는 않지만 걱정하지 마십시오. 나는 당신을 위해 그것을 분해하기 위해 여기에 있습니다.
DIN 제어 밸브의 기본 사항 이해

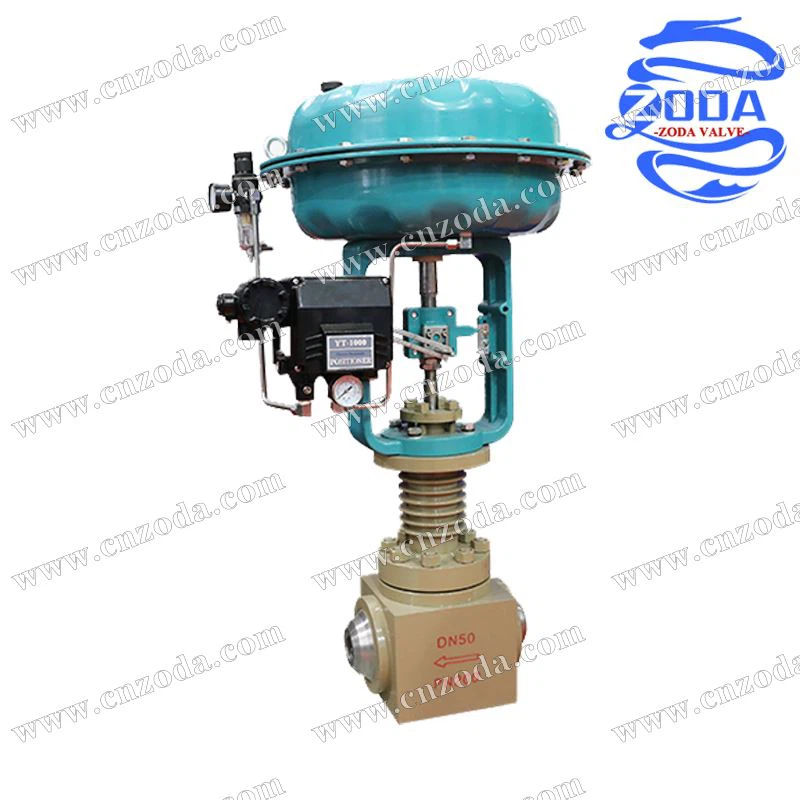

먼저, DIN 제어 밸브가 무엇인지에 대해 조금 이야기합시다. 이 밸브는 유체의 흐름, 압력 및 온도를 제어하기 위해 광범위한 산업에서 사용됩니다. 그들은 신뢰할 수 있고 효율적이며 전기, 공압 및 다이어프램 밸브와 같은 다양한 유형으로 제공됩니다. 예를 들어, 우리전기 탄소강 지능형 측면 장착 핸드 휠 슬리브 컨트롤 밸브유체 흐름을 정확하게 제어 해야하는 사람들에게는 훌륭한 옵션입니다.최상위 공압 단일 시트 제어 밸브공압 시스템에서 내구성과 높은 성능으로 유명합니다.
크기를 선택할 때 고려해야 할 요소
유량
DIN 제어 밸브의 크기를 선택할 때 가장 중요한 요소 중 하나는 유량입니다. 시간당 유체 (액체 또는 가스)가 밸브를 통과하는 유체 (액체 또는 가스)의 양을 알아야합니다. 이것은 일반적으로 액체의 경우 분당 갤런 (GPM) 또는 가스의 경우 분당 입방 피트 (CFM)로 측정됩니다. 필요한 유량을 계산하려면 시스템의 프로세스 요구 사항을 고려해야합니다. 예를 들어, 수처리 공장에서 밸브를 사용하는 경우, 얼마나 많은 물을 처리 해야하는지와 얼마나 빨리 알아야합니다. 밸브가 너무 작 으면 필요한 유량을 처리 할 수 없으므로 효율이 줄어들고 시스템 고장이 발생할 수 있습니다. 반면에, 너무 커지면 더 비싸고 정확한 제어를 제공하지 않을 수 있습니다.
압력 강하
압력 강하는 또 다른 중요한 요소입니다. 입구와 밸브 출구 사이의 압력 차이를 나타냅니다. 압력 강하가 큰 밸브는 에너지를 낭비하고 시스템에 추가 변형을 할 수 있습니다. 허용 가능한 압력 강하를 허용하는 밸브 크기를 선택해야합니다. 압력 강하는 유량, 밸브 타입 및 파이프 크기에 따라 다릅니다. 일반적으로 더 큰 밸브는 주어진 유량에 대해 압력 강하가 더 낮은 경향이 있습니다. 그러나 다시, 당신은 사용 가능한 가장 큰 밸브를 찾을 수 없습니다. 비용 및 공간 요구 사항과 같은 다른 요인과 압력 강하의 균형을 맞춰야합니다.
파이프 크기
시스템의 파이프 크기는 밸브 크기와 밀접한 관련이 있습니다. 기존 배관에 쉽게 통합 할 수있는 밸브를 선택하려고합니다. 파이프에 비해 너무 크거나 너무 작은 밸브는 설치에 문제를 일으킬 수 있으며 흐름 특성에도 영향을 줄 수 있습니다. 대부분의 경우 파이프와 동일한 공칭 크기의 밸브를 선택하는 것이 좋습니다. 그러나 특히 특정 성능 요구 사항을 위해 시스템을 최적화하려는 경우 다른 크기 밸브를 사용해야하는 상황이 있습니다.
온도 및 유체 특성
유체의 온도와 특성은 밸브 크기 선택에서도 역할을합니다. 높은 온도 유체를 다루는 경우 밸브가 열을 견딜 수 있는지 확인해야합니다. 일부 밸브는 고온 응용 프로그램을 위해 특별히 설계되었습니다. 마찬가지로 유체가 부식성이거나 점성이면 이러한 특성을 처리 할 수있는 밸브가 필요합니다. 예를 들어, 우리공압 다이어프램 저온 연장 조절 밸브다른 밸브가 잘 작동하지 않을 수있는 낮은 온도 응용에 이상적입니다.
사이징 계산
이제 올바른 밸브 크기를 실제로 계산하는 방법에 대해 이야기 해 봅시다. 몇 가지 방법이 있지만 가장 일반적인 방법 중 하나는 밸브 흐름 계수 (CV)를 사용하는 것입니다. 이력서는 밸브의 유체를 통과 할 수있는 용량의 척도입니다. 압력 강하가 1psi의 압력 강하로 밸브를 통해 흐르는 물 60 ° F에서 분당 미국 갤런의 수로 정의됩니다.
응용 프로그램에 필요한 CV를 계산하려면 다음 공식을 사용할 수 있습니다.
[c_ {v} = \ frac {q} {\ sqrt {\ delta p}}]
여기서 (q)는 gpm의 유속이고 (\ delta p)는 psi의 압력 강하입니다.
필요한 CV를 계산하면 밸브 제조업체의 CV 테이블을 참조하여 적절한 밸브 크기를 선택할 수 있습니다. 이 테이블은 다양한 밸브 크기 및 유형의 CV 값을 보여줍니다. 이러한 계산은 출발점 일 뿐이며 유체 유형 및 시스템의 특정 요구 사항과 같은 다른 요소를 기반으로 조정해야 할 수도 있습니다.
실제 - 세계 예
이러한 요소가 어떻게 진행되는지 알아보기 위해 세계적으로 몇 가지 실제 예를 살펴 보겠습니다.
예 1 : 소규모 스케일 화학 공정
액체 화학 물질의 흐름을 제어 해야하는 작은 규모의 화학 공정을 실행한다고 가정 해 봅시다. 필요한 유량은 10 gpm이고 허용 가능한 압력 강하는 5psi입니다. 시스템의 파이프는 1 인치 공칭 크기입니다.
먼저 공식을 사용하여 필요한 CV를 계산합니다.
[c_ {v} = \ frac {q} {\ sqrt {\ delta p}} = \ frac {10} {\ sqrt {5}} \ 대략 4.47]
CV 테이블을 살펴보면 1 인치 밸브가 필요한 CV 값을 제공 할 수 있고 기존 1 인치 파이프에 쉽게 통합 될 수 있기 때문에이 응용 프로그램에 적합 할 수 있습니다.
예제 2 : 대형 스케일 HVAC 시스템
대규모 HVAC (가열, 환기 및 에어컨) 시스템에서는 냉각수의 흐름을 제어해야 할 수도 있습니다. 필요한 유량이 500 gpm이고 압력 강하는 약 10psi 여야한다고 가정 해 봅시다. 파이프는 6 인치 공칭 크기입니다.
CV 계산 :
[c_ {v} = \ frac {q} {\ sqrt {\ delta p}} = \ frac {500} {\ sqrt {10}} \ asever158.11]
CV 테이블을 기준으로 CV 요구 사항을 충족하고 6 인치 파이프에 적합한 적합을 보장하기 위해 6 인치 또는 더 큰 밸브가 필요할 수 있습니다.
결론
DIN 제어 밸브의 올바른 크기를 선택하는 것은 유량, 압력 강하, 파이프 크기 및 유체 특성과 같은 여러 요인을 고려하는 복잡한 프로세스입니다. 모든 솔루션이 없으며 모든 솔루션이 없으므로 시스템의 요구 사항을 신중하게 분석해야합니다. 공급 업체로서 저는 많은 고객이 올바른 선택을 도왔으며 올바른 정보와 계산을 통해 당신도 그럴 수도 있다고 확신합니다.
애플리케이션에 적합한 밸브 크기에 대해 확신이 없다면 주저하지 말고 연락하십시오. 우리는 귀하의 요구에 맞는 완벽한 DIN 제어 밸브를 찾는 데 도움을주기 위해 왔습니다. 소규모 산업 공정이든 대규모 규모의 상업 시스템이든, 우리는 귀하의 요구 사항을 충족 할 수있는 전문 지식과 제품을 보유하고 있습니다. 따라서 구매할 준비가되었거나 옵션에 대해 더 자세히 논의하고 싶다면 대화를 시작합시다!
